परियोजना का नाम: नई फैक्ट्री दो टुकड़ा कैन कार्यशाला

भवन की मंजिलों की संख्या, ऊंचाई और क्षेत्रफल: इस परियोजना में भूमि से ऊपर पहली मंजिल; भूमि से ऊपर की इमारतों की कुल ऊंचाई 10.650 मीटर है,

पहली मंजिल की ऊंचाई 10.50 मीटर है; भवन का क्षेत्रफल 20790.31 वर्ग मीटर है।

स्थापत्य संरचना रूपः हल्के इस्पात संरचना, आंशिक फ्रेम संरचना और मुख्य संरचना के डिजाइन सेवा जीवन को अपनाना

50 वर्ष तक सीमित; संरचनात्मक सुरक्षा स्तर स्तर 2, भूकंपीय किलेबंदी तीव्रता 7 डिग्री है और डिजाइन भूकंप समूह हैः

तीसरा समूह 0.10g के आधार त्वरण के साथ बनाया गया है।

अग्नि प्रतिरोधक रेटिंगः जमीन के ऊपर के भाग में अग्नि प्रतिरोधक रेटिंग स्तर दो है।

इस्पात संरचना की गैर-लोड लेजर दीवारें पॉलीयूरेथेन कम्पोजिट फ्लैट स्टील प्लेटों से बनी होती हैं, और कारखाने की बाहरी दीवारों की नींव बीम ऊंचाई तक उठाई जाती हैं

1.2 मीटर से नीचे, यह ग्रे बाहरी दीवार टाइलों के साथ 200 मोटी गैरेटेड कंक्रीट ब्लॉक दीवार है। 1.2 मीटर से अधिक ऊंचाई

दीवार 100 मिमी कांच के ऊन के मिश्रित बोर्ड और एकल-परत प्रोफाइल स्टील प्लेट से बनी है। बाहरी परत मिश्रित

दीवार पैनल के बाहरी पैनल 0.7mm मोटी एल्यूमीनियम जिंक लेपित प्रोफाइल स्टील शीट से बना है और आंतरिक पैनल 0.5mm मोटी एल्यूमीनियम जिंक लेपित प्रोफाइल स्टील शीट से बना है

बोर्ड. दीवार का आंतरिक पैनल 0.5 मिमी दूधिया सफेद प्रोफाइल वाली स्टील प्लेट से बना है, जिसे पर्लिन के आंतरिक पक्ष पर स्थापित किया गया है।

छत 2: धातु प्रोफाइल शीट छत

1.0.6 मोटी एचवी-470 प्रकार 360 डिग्री छिपा हुआ buckle एल्यूमीनियम जिंक बाहरी परत प्रेस रंग स्टील प्लेट (छत की बाहरी सतह दूध की तरह सफेद है)

रंग)

2.100 मोटी गुलाबी अल्ट्रा-फाइन स्टील संरचना एल्यूमीनियम पन्नी फनीर के साथ विशेष ग्लास ऊन महसूस किया (कुल घनत्व कम से कम

16 किलोग्राम/एम 3, थर्मल चालकता 0.037 वाट/एमके से अधिक नहीं)

3. गर्म डुबकी जस्ती ठंड-बनाया स्टील purlins

4.0.5 मिमी 980 टाइप जस्ती प्रेस आंतरिक रंग स्टील प्लेट (दूध की तरह सफेद सतह के साथ)

बाहरी दीवार 3: रंगीन स्टील प्लेट बाहरी दीवार, 1.2 मीटर से अधिक स्टील संरचनाओं की बाहरी दीवारों के लिए उपयोग की जाती है

1.0.7mm मोटी एल्यूमीनियम जिंक लेपित प्रोफाइल स्टील शीट

2.100 मोटी गुलाबी अल्ट्रा-फाइन स्टील संरचना एल्यूमीनियम पन्नी फनीर के साथ विशेष ग्लास ऊन महसूस किया (कुल घनत्व कम से कम

16 किलोग्राम/एम 3, थर्मल चालकता 0.037 वाट/एमके से अधिक नहीं)

3. गर्म डुबकी जस्ती ठंड-बनाया स्टील purlins

4.0.5 मिमी मोटी एल्यूमीनियम जस्ता लेपित प्रोफाइल स्टील शीट (इनडोर पैनल सतह दूधिया सफेद है)

बिछाने के पूरा होने के बाद, लंगर बोल्ट के लिए नियम खोजें। प्रदान की गई धुरी और ऊंचाई के अनुसार सख्ती से स्थिति।

नियम खोजेंः यह आवश्यक है कि सभी लंगर बोल्ट स्थिति में संरेखित कर रहे हैं, और स्टील स्तंभ रखने के बाद यह एक सीधी रेखा में होना चाहिए

लंगर बोल्टों का वेल्डिंग अक्ष और ऊंचाई सुनिश्चित करते हुए मजबूती से जुड़ा होना चाहिए।पेंच के नीचे और बोल्ट के नीचे मुख्य सुदृढीकरण के साथ पार वेल्डेड मजबूती से किया जाना चाहिएवेल्डिंग पूरी होने के बाद निरीक्षण के लिए बोल्ट हिलाएं।

प्लेटफार्म बीम और इस्पात स्तंभों की स्थापना

स्टील के स्तंभों को उठाते समय नींव के नट्स को पहले से समतल किया जाना चाहिए। उठाने के दौरान किसी को भी क्रेन की उठाने की सीमा के भीतर खड़े होने की अनुमति नहीं है।इस्पात स्तंभ मूल रूप से जगह में हैं के बाद, लोगों को उन्हें स्थापित करना चाहिए। लंगर नट तंग किया जाना चाहिए।

इकट्ठा होने के बाद इस्पात बीम उठाना: इस्पात स्तंभ टाई रॉड/स्तंभ समर्थन का निर्माण पूरा होने के बाद, इस्पात बीम उठाए जाएंगे।

छत के पर्लिन को विभाजित किया जाता है और बोल्ट लगाए जाते हैं। बड़े अंतर के लिए Z प्रकार और छोटे अंतर के लिए C प्रकार का उपयोग करें।

छत के पैनल स्थापित करें

आंतरिक दीवार के पैनलों की स्थापनाः पैनल स्टील के स्तंभों के समानांतर हैं और ध्यान दिया जाना चाहिए कि दोनों पैनलों के बीच के जोड़ बहुत बड़े न हों।स्वयं-टॅपिंग नाखून सीधे होने चाहिए, बोर्ड सपाट और सीधा होना चाहिए, और स्वयं टैप नाखूनों के बीच की दूरी लगातार होना चाहिए

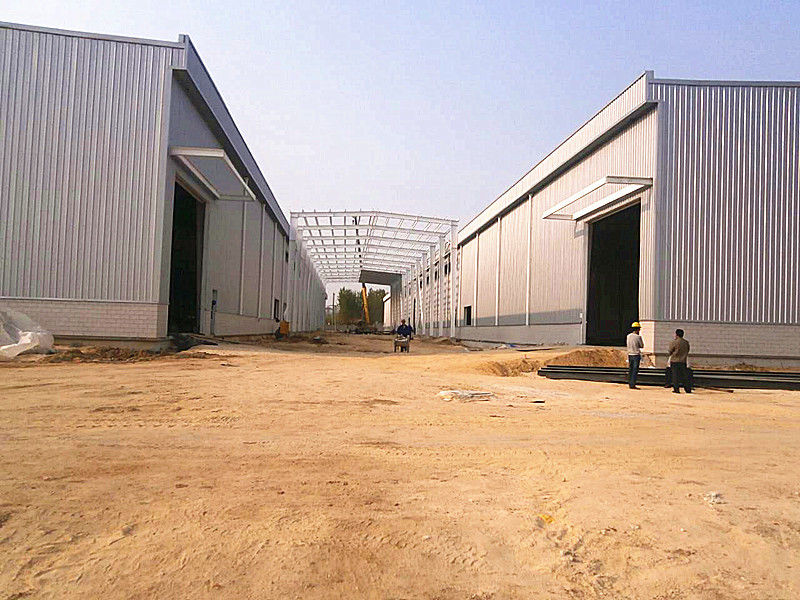

समाप्त तस्वीरेंः
