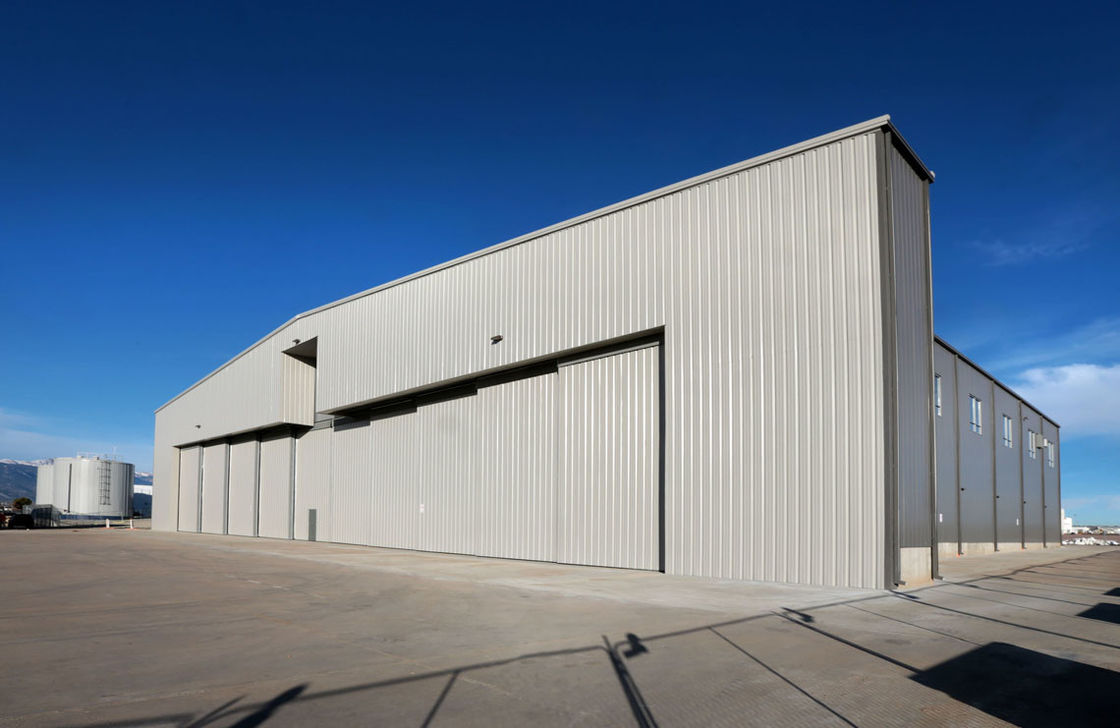

उच्च वृद्धि इस्पात संरचना पूर्वनिर्मित विमान हैंगर धातु विमान हैंगर भंडारण

उच्च वृद्धि इस्पात संरचना समर्थन धातु विमानन हैंगर गोदाम

केएक्सडी के एच सेक्शन विनिर्माण उपकरण और प्रक्रिया
स्टील प्लेट काटना→एच सेक्शन असेंबली→ऑटोमैटिक वेल्डिंग-एच सेक्शन रिफाइनिंग→सेंबली→मैनुअल वेल्डिंग→शॉट ब्लास्टिंग-पेंटिंग→
भंडारण

I.स्टील प्लेट काटना
एच अनुभाग स्टील प्लेट को कारखाने द्वारा फिर से जाँच की जानी चाहिए और जांच के बाद डिजाइन और निर्दिष्ट आवश्यकताओं के अनुसार लागू किया जाना चाहिए।स्टील प्लेट काटने का उद्देश्य गुणवत्ता गारंटी और सामग्री की बचत करना चाहिए. प्रत्येक प्रक्रिया के लिए जैसे प्लेट काटने, एच प्रकार की विधानसभा,घटकों की असेंबली और पूर्व-सेंबली को पेशे-निर्धारित कार्यकर्ता द्वारा सटीक रूप से प्रसंस्करण सतह और विधानसभा नमूना प्लेटों पर किया जाना चाहिएघटकों के ज्यामितीय आयामों की सटीकता, आकार और स्थिति, कोण और संपर्क सतह की सहिष्णुता की गारंटी देने के लिए, स्थापना के बाद निरीक्षक द्वारा निरीक्षण आवश्यक है।काटने की गुणवत्ता सुनिश्चित करने के लिएअल्ट्रा मोटी प्लेट की सतह को काटने से पहले सतह कार्बोराइजिंग कठोरता परीक्षण के अधीन किया जाता है।99% तरल ऑक्सीजन गैस का उपयोग कटौती की सतह की चिकनी और सपाटता सुनिश्चित करने के लिए किया जाता है, जिसमें कोई निशान और स्लैग नहीं होता है.जड़ विशेष आयातित काटने की मशीन द्वारा काटा जाता है.

उपकरण का नामः पोर्टेबल सीएनसी फायर-कटिंग मशीन
मॉडल संख्याः CNCDG-1530
आवेदन विशेषताः स्टील प्लेट काटने ((5-100 मिमी प्लेट काटने मोटाई), किनारे के beveling.मुख्य रूप से नियमित और अनियमित छोटे घटकों को काटने और प्लेट के beveling के लिए.

उपकरण का नामःसीधी लौ काटने की मशीन
मॉडल नं.:DZCG-4000A
अनुप्रयोग विशेषताएंःस्टील प्लेट काटना ((5-100 मिमी प्लेट काटना मोटाई),Yफ्लैंज प्लेट, वेब प्लेट काटने, प्रभावी काटने की चौड़ाईः 3200 मिमी

उपकरण का नामःसीएनसी काटने की मशीन
मॉडल संख्याःCNC-4000C
अनुप्रयोग विशेषताएंःस्टील प्लेट काटना ((5-100 मिमी प्लेट काटना मोटाई),Yफ्लैंज प्लेट,वेब प्लेट और अनियमित घटक काटना,वास्तविक काटने की चौड़ाईः 3200mm

उपकरण का नामः रेडियल ड्रिलिंग मशीन
मॉडल संख्याःZ3050*16/1
अनुप्रयोग विशेषताःअधिकतम ड्रिलिंग व्यास φ50mm,मुख्य रूप से घटक बोल्ट-कनेक्शन छेद के प्रसंस्करण के लिए

उपकरण का नामःपंचर मशीन
मॉडल संख्याःJH21-400
अनुप्रयोग विशेषताएंःअधिकतम स्टैम्पिंग दबाव-400 टन,मुख्य रूप से प्लेट छिद्रण, रिक्त, झुकने और उथले खिंचाव के लिए

उपकरण का नामःशेयरिंग मशीन
मॉडल संख्याःQ11Y-25*2500
अनुप्रयोग विशेषताःकाटना चौड़ाई 2500mm और काटने मोटाई 3-25mm

II.H सेक्शन स्टील का संयोजन
इकट्ठा करने की प्रक्रिया आयातित एच सेक्शन उत्पादन लाइन पर स्थापित की जाती है।फ्लैंज प्लेटों की समानांतरता और फ्लैंज और वेब प्लेटों के बीच लंबवतता को समायोजित करें और उन्हें तय करने के बाद उन्हें प्राप्त करें- फिक्सिंग वेल्डिंग को C02 गैस शील्ड वेल्डिंग को अपनाना चाहिए।

उपकरण का नामःएच सेक्शन स्टील असेंबलिंग मशीन
मॉडल नं.:Z20B
अनुप्रयोग विशेषताएंःमुख्य रूप से एच प्रकार के इकट्ठा u,flange चौड़ाई के लिए 150-800 मिमी,वेब ऊंचाई 160-2000 मिमी

III.स्वचालित वेल्डिंग
एच सेक्शन स्टील के अंगों को वेल्डिंग के लिए गेंट्री प्रकार की डुबकीदार आर्क स्वचालित वेल्डिंग मशीन में उठाया जाएगा।वेल्डिंग प्रक्रिया निर्दिष्ट वेल्डिंग अनुक्रम और विनियमन मापदंडों के अनुसार किया जाना चाहिएविद्युत हीटरों का उपयोग करके प्रीहीटिंग, घटकों की अति मोटी प्लेटों के लिए आवश्यक है। सेट तापमान को निर्दिष्ट के आधार पर निर्धारित किया जाना चाहिए।कृपया विवरण के लिए कारखाने वेल्डिंग प्रक्रिया दस्तावेजों को देखें.

उपकरण का नाम: गैन्ट्री प्रकार की डुबकी आर्क स्वचालित वेल्डिंग मशीन
मॉडल नं.:LHA5ZB
अनुप्रयोग विशेषता:मुख्य रूप से एच सेक्शन स्टील के संयोजन वेल्डिंग के लिए जिसका अधिकतम क्रॉस सेक्शन 800mm × 2000mm तक है

IV.H सेक्शन स्टील मजबूत करने वाली मशीन
एच सेक्शन स्टील रिफाइनिंग प्रक्रियाः एच सेक्शन स्टील रिफाइनिंग मशीन का उपयोग करके फ्लैंग की सपाटता का सुधार।विशेष परिस्थितियों में एच अनुभाग निकला हुआ किनारा और वेब प्लेट के बीच लंबवतता लौ-सही और फिर एच अनुभाग इस्पात के साइड झुकने सही-ज्वाला का तापमान 600 से 800 डिग्री सेल्सियस के दायरे में रखा जाना चाहिए।

उपकरण का नामःएच सेक्शन स्टील मजबूत करने वाली मशीन
मॉडल संख्याःYTJ60B
अनुप्रयोग विशेषताएंःमुख्य रूप से वेल्डिंग प्रक्रिया के दौरान I बीम या एच सेक्शन स्टील फ्लैंज प्लेट के विरूपण को सही करने के लिए,फ्लैंज चौड़ाई 200-1000 मिमी, फ्लैंज की मोटाई≤ 60 मिमी, वेब ऊंचाई≥350 मिमी

उपकरण का नामःएच सेक्शन फ्लैंज मजबूत करने वाली मशीन
मॉडल संख्याःHYJ-800
अनुप्रयोग विशेषता:मुख्य रूप से वेल्डिंग प्रक्रिया के दौरान आई बीम या एच सेक्शन स्टील फ्लैंज प्लेट के विरूपण को सही करने के लिए,फ्लैंज चौड़ाई 160-800 मिमी,फ्लैंज मोटाई≤40 मिमी,वेब ऊंचाई≥160 मिमी

V.कंपोनेंट की सिमुलेटेड असेंबली
1.कंपोनेंट शॉप के ड्राइंग और तकनीकी आवश्यकताओं से परिचित हों।
2मॉडल घटकों को बनाने और अंतिम रूप देने के बाद संबंधित विभाग द्वारा फिर से जांच करने की आवश्यकता है और फिर इकट्ठा करने के लिए।
3. सटीक मार्कअप
4.पहली असेंबली के बाद घटक का निरीक्षण करें। बहु-समूह के घटकों के लिए, पहले समूह के लिए पूर्व-सेंबली और फिर योग्य परीक्षण के बाद बैच असेंबली।

VI.मैनुअल वेल्डिंग

शॉट ब्लास्टिंग
उपकरण का नामः10-रैमिंग सिर शॉट विस्फोटक मशीन
मॉडल नं.:QH1525
अनुप्रयोग विशेषता:मुख्य रूप से एच सेक्शन स्टील, वेल्डेड सदस्यों और स्टील प्लेट सहित सेक्शन स्टील्स के शॉट ब्लास्टिंग के लिए,10रैंपिंग हेड; मशीन प्रविष्टि का आकारः1500इ2500और सदस्य 1200इ2000आकार एक बार में मशीन को पारित कर सकता है; Sa2.5 ग्रेड।

VIII.चित्रकारी
भागों की सतह को फट, सपाट, चमकदार और पूर्ण पेंटिंग में होना चाहिए, जिसमें क्रैकिंग, छीलने और पिन होलिंग का कोई संकेत नहीं होना चाहिए। रंग और कोटिंग मोटाई को भी डिजाइन आवश्यकताओं को पूरा करना चाहिए।यदि कुछ आवश्यकताएं नहीं हैंनिम्नलिखित मानकों का पालन किया जाना चाहिएः मोटाई 150μm है125 के भीतरμmबाहरी.अनुमेय विचलन है -25μm.हर बार पेंटिंग के लिए सूखी पेंट फिल्म की मोटाई का अनुमेय विचलन
प्राइमर की दो परतेंः मोटाई 40±5μm; दो परतों की समाप्ति पेंट:मोटाई 60±5μm है।

उपकरण का नामःवायुहीन स्प्रेयर
मॉडल नं.:CPQ9CA
अनुप्रयोग विशेषताएंः व्युत्पन्न क्षमता:56 L/min,वायु की खपतः50~1200 L/min.मुख्य रूप से संरचनात्मक सदस्यों की सतह पेंट के लिए, दबाव अनुपातः 32:1
